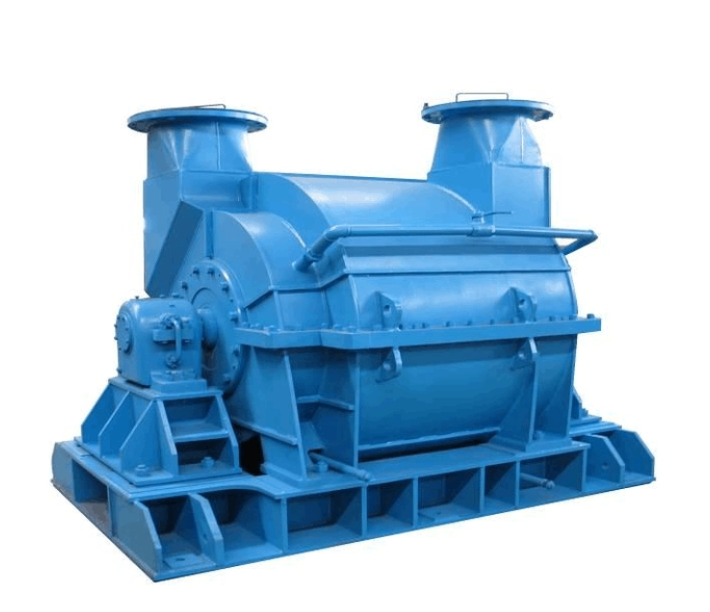

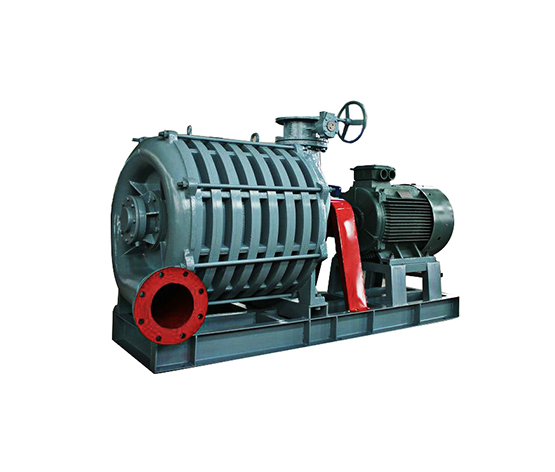

多級離心風機為多級、單吸入、雙支承結構，由轉子、機殼、進風口、出風口、軸承座、密封組、消聲器、電動機、控制系統等組成；電動機和鼓風機安裝在底座上，兩者之間通過聯軸器直接驅動。

轉子

轉子由多個葉輪、主軸、隔套及平衡盤組成。其中，每級葉輪按新的高效鼓風機理論進行設計，出口為后向型，并且采用合理的葉片安裝角度，使葉輪的流道長，穩流區相對較長；葉輪前盤為等強度錐弧狀，減少了進氣形成的渦流和阻力；為便于鼓風機產品系列化以及不同選型參數的選配，每級葉輪的外徑均相等；考慮風機運行的穩定性，避免軸向推力對軸承壽命的影響，風機的高壓端轉子上設計有平衡盤結構，大大改善風機軸承的運行條件，延長軸承使用壽命。

機殼

采用分級鉚焊件結構方式，由多級疊加而成，保證了整體的強度和剛度；為了實現更換軸承而不動電動機的目的，整體又設計成水平剖分；機殼內的多級回流器和多級無葉擴壓器也具有相同的疊加方式；對于有抗腐蝕要求的，在機殼內壁涂環氧樹脂以增強腐性能。

進風口出風口

按國家標準風管法蘭制作，屬于鉚焊結構，特別適用于原有鼓風機的改造。

密封組

在軸端及每級葉輪前后采用多組、多級鑄造迷宮密封，在進風箱和機殼尾端采用軸向迷宮密封和碳環密封組合，具有密封性能優良、結構緊湊、使用方便、更換迅速等優點。

消聲器

當用戶對噪聲有更高要求時，風機入口及出口放空裝置前配置消聲器，有效的減小通過入口及出口風道向外傳遞的噪音，可保證在入口1.5倍直徑出噪音明顯降低。

用途

該風機主要廣泛應用于各種冶煉鍋爐、洗煤廠、礦山浮選、污水處理、化工造氣等需要輸送空氣的場合，亦可用于輸送其他無腐蝕性氣體，如高爐送風，污水處理曝氣鼓風、焦?fàn)t煤氣、豎爐燒結送風等。

使用與維護

將風機調節閥門開至1/4位置，將電控柜轉換開關旋至自動位置，按下啟動按鈕，延時開關將自動切換到運行狀態；或?qū)⑥D(zhuǎn)換開關旋至手動位置，按下起動按鈕，待電機轉速接近額定轉速時，按下運轉按鈕鼓風機正常運轉。

待電機運轉正常后，逐漸開打調節閥門，直至所需工況。同時檢查電動機電流不應超出允許值，供油系統是否工作正常。

機組在運行中應經常檢查各連接部位是否緊固，機組和軸承振動是否超標，機組聲音是否正常，軸承溫升是否穩定；電機溫升、振動、噪音有無異常。必要時應停機檢修，直至恢復方可繼續運行。

嚴禁機組在喘振情況下工作，其表現為一秒一次有規律的相似于人急促喘息樣整機振動，具有極大的破壞力，如長期喘振會導致機組報廢。當出現喘振時，應迅速調大出口閥門，使機組快速脫離喘振區。當出口閥門開啟最大時，喘振現象仍存在，為系統阻力太大，使鼓風機運行在喘振區，須改變系統，可以在出氣管合適位置上開一φ100～φ200的孔，方法為：由小孔向大孔逐步割成，直至喘振消除。

使用注意事項

及時地維護和檢修潤滑系統，使用清潔的潤滑油，充分的潤滑各軸承部位，是保證延長風機使用壽命的重要措使。風機初始用期間，要注意檢查油品有無變質；有無水分，要注意檢查油室內的潤滑油應不低于所要求的二分之一，以免開機后缺油。但也不能讓油室內的油過多而導致軸承溫度過高。

注意必須使用鋰基脂潤滑油或二硫化鉬類的油品，切勿使用鈣基脂的油品。
